我们在使用CAD时,有时候会需要修剪多条线,掌握快速修剪的方法可以提高效率,我们需要运用到命令“TRIM”,即修剪对象超出指定边界的部分。可以修剪的对象包括圆弧、圆、椭圆弧、直线、开放的二维和三维多段线、射线、样条曲线和构造线。
下面我们来看看具体的操作步骤。

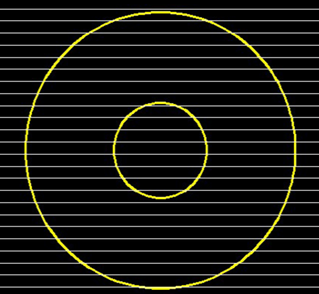

我们以下图为例,需要把两圆之间的所有线都清理掉

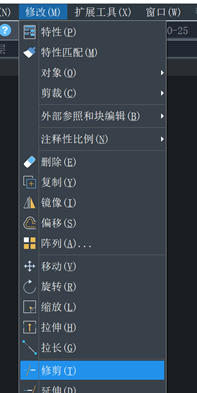

第一步,输入命令“TRIM”(别名TR)后按回车键(Enter)或空格键,或者在菜单项点击“修改” ,然后点击“修剪”
第二步,然后选取两个圆,然后回车(Enter)或按空格键

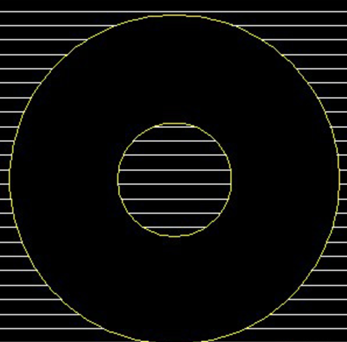

第三步,输入命令“F”,然后回车(Enter)或按空格键。在两圆之间的区域通过栏选方式选择多个要修剪的对象,按回车(Enter)键确认修剪。此时修剪完成,如图所示
