本资料为：上承式钢筋砼现浇连续板拱桥及连接线施工图2020，格式为pdf，包含道路及桥梁施工图设计，节点清晰，同类工程可下载参考。
一、工程概况：
- 本项目全长 107.059 米，其中桥梁长 69.8 米、路基长度 37.259 米。路基挖土方 58 立方米、挖石方 44 立方米；水泥混凝土路面 262.2 平方米（不包含桥梁、交叉部分）；排水工程 12.6 立方米；新建桥梁 1 座
- 本项目主要由新建的xx桥和部分桥头引道组成，桥梁连接xx路主线和xx路主线。基本无老路组成。
- 本项目按设计速度 15km/h 的农村公路标准建设，主线路基宽度为 6.5m。

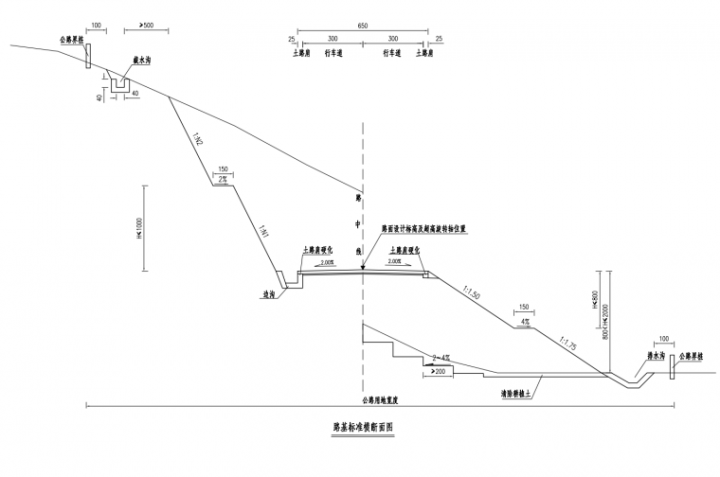

- 本项目路幅划分按重庆市农村公路通常做法执行，具体为：0.25m（硬路肩）+3m(行车道) +3m(行车道) +0.25（硬路肩）=6.5m
二、编制依据：
- 《公路工程技术标准》JTG B01—2014
- 《公路勘测规范》JTG C10—2007
- 《公路路线设计规范》JTG D20-2017
- 《公路路基设计规范》JTG D30-2015
- 《公路水泥混凝土路面设计规范》JTG D40-2011
- 《公路桥涵设计通用规范》JTG D60-2015
- 《公路桥涵地基与基础设计规范》JTG D63-2007
- 《公路交通安全设施设计规范》JTG D81-2017

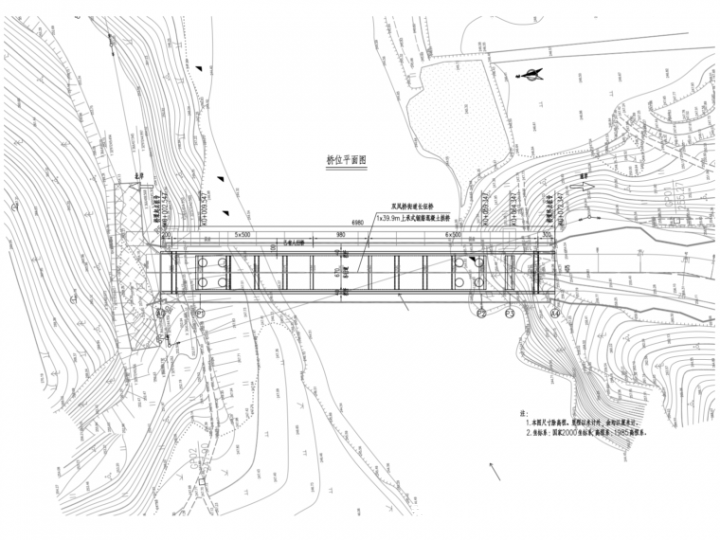

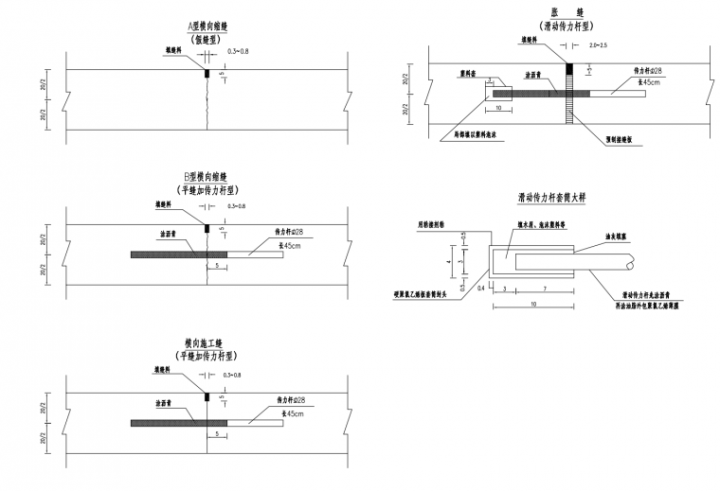

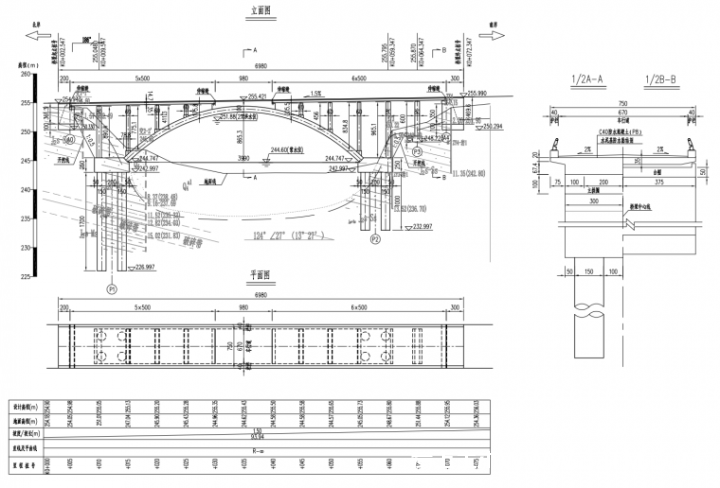

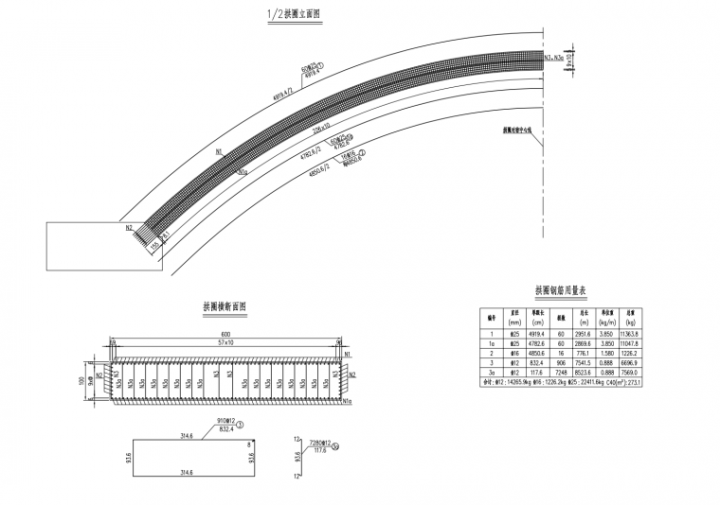

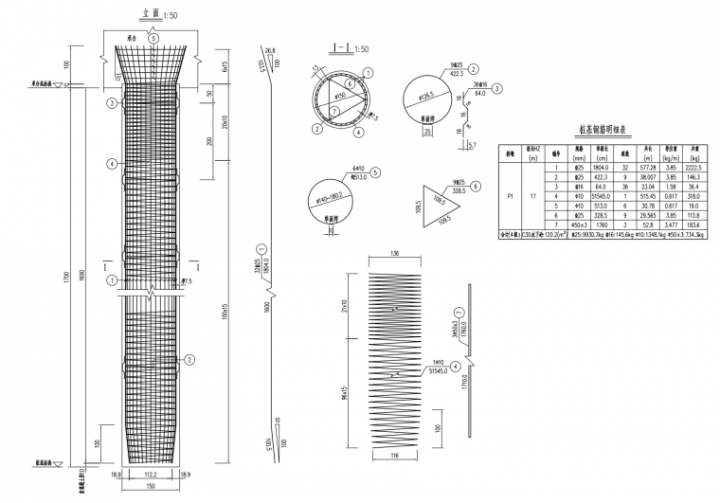

三、相关图片：
