CAD如何增强剪切？

CAD的拓展工具有个增强剪切-EXTRIM，这个功能很方便的修剪封闭边界之外或者内部的图形，又或快速将一条线的其中一侧图形给修剪完毕。相比于寻常的修剪功能，遇到边界是圆或者是圆弧这样的就不方便对其进行框选，达到快速修剪的目的。下面就来简单介绍一下这个工具

一、激活方式：

功能区: 扩展工具 » 编辑工具 » 增强剪切

工具栏: ET:编辑 » 增强剪切

菜单项: 扩展工具 » 编辑工具 » 增强剪切

命令行: 输入EXTRIM

二、具体步骤如下：

1.运行中望CAD，我们在绘图窗口绘制一些矩形、圆等图形。

2.在命令行当中输入EXTRIM，回车

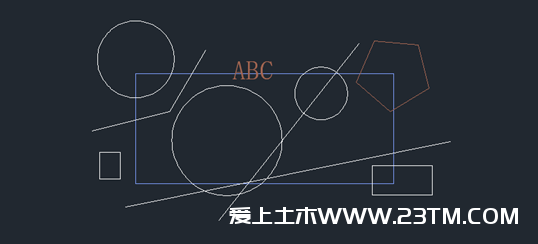

3.选取作为边界的对象，包括有直线、多段线、圆弧、圆、椭圆、光栅图象、单行文字以及多行文字。在下图我们选取蓝色的矩形。

若选取的边界是封闭的图形例如圆、多段线、椭圆的话，我们选择修建外部或内部图形，若是选取直线、圆弧这类不封闭的多段线，能修建其中的一侧图形。

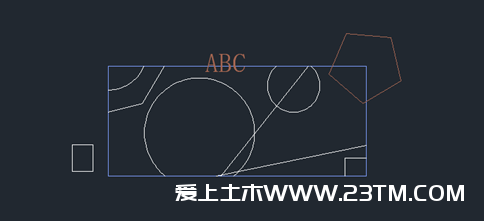

4.根据命令行的提示，点击一下矩形的外侧的空白区域，图形马上进行修建，如图所示：

图中可见，文字和图块等对象无法被修建，这个功能也不对标注进行处理，还有不与边界相交的对象也不会处理。
