本套资料为一套双向6车道城市主干路施工图纸全套资料,内容包括双向6车道城市主干路初步设计技术审查批复、双向6车道城市主干路可研复函、双向6车道城市主干路招标文件以及双向6车道城市主干路施工图纸等内容,本图纸设计于2020年11月,可以说是比较近的一套市政道路施工图纸,极具参考价值。
工程概况:
本项目位于广东某南站核心区东边,全长约1418米,城市主干路,规划红线宽40米,双向6车道,设计速度50千米/小时。主要建设内容包括道路、桥涵、排水、照明、电力管沟、绿化、交通及交通疏解、管线综合等工程。项目总投资估算为 32900 万元,其中工程建设费 25726 万元,建设用地费 1821 万元,工程建设其他费 3051 万元,预备费 2302 万元。
资料内包含可研复函、初步技术审查批复文件,招标文件及道路施工全套CAD图纸155张,内容详细,参考价值高。
部分图纸内容如下:

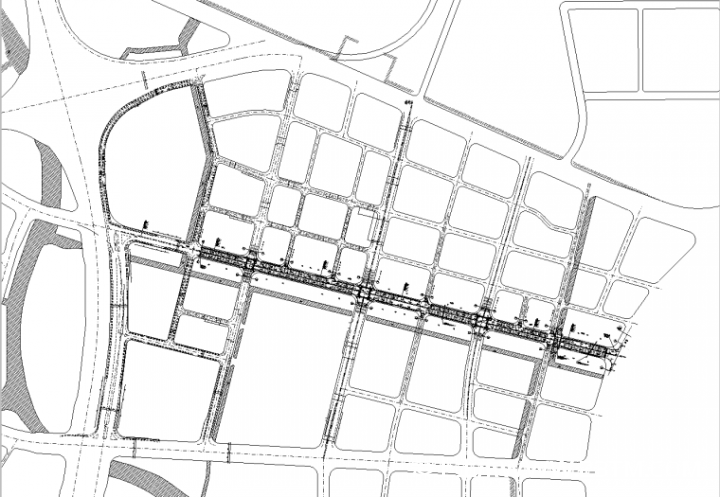

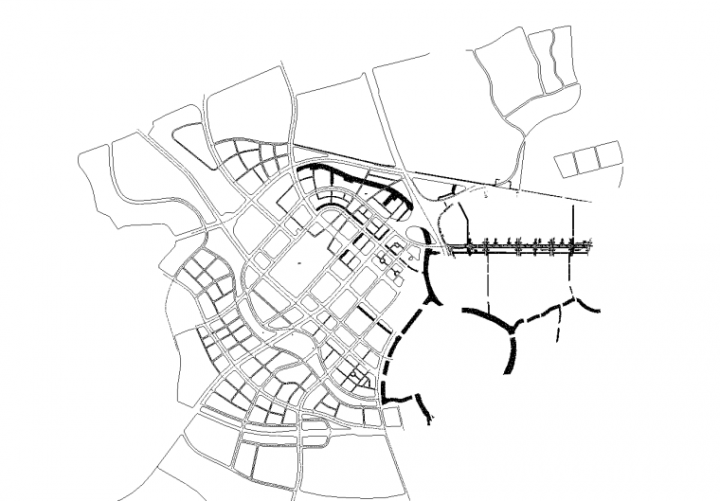

道路总平面图

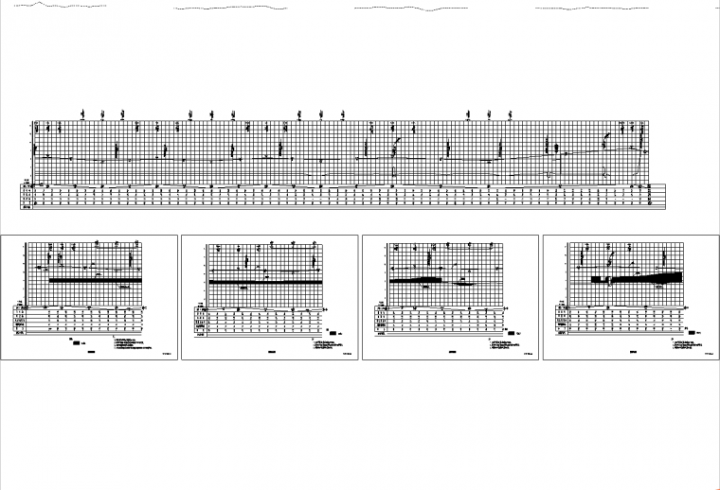

道路纵断面图

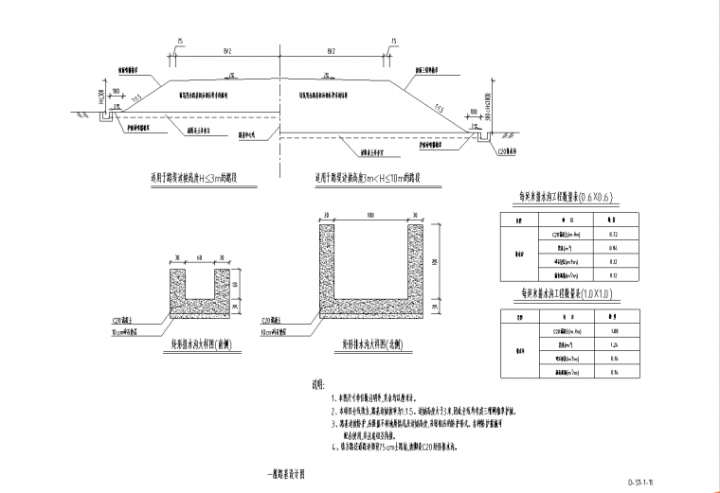

一般路基设计图

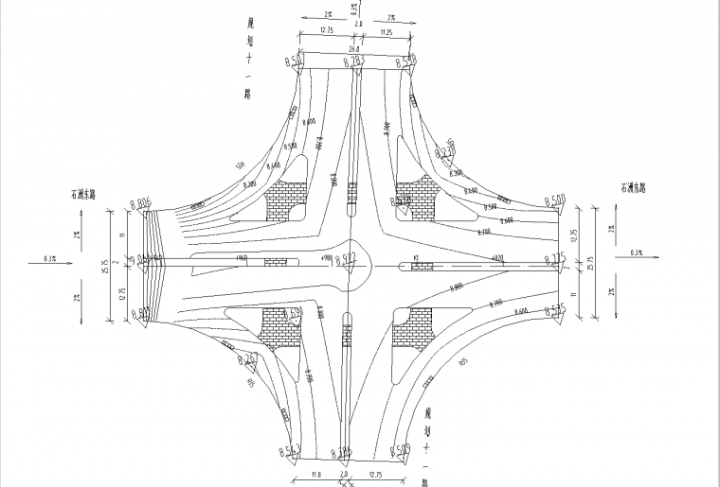

交叉口竖向设计图

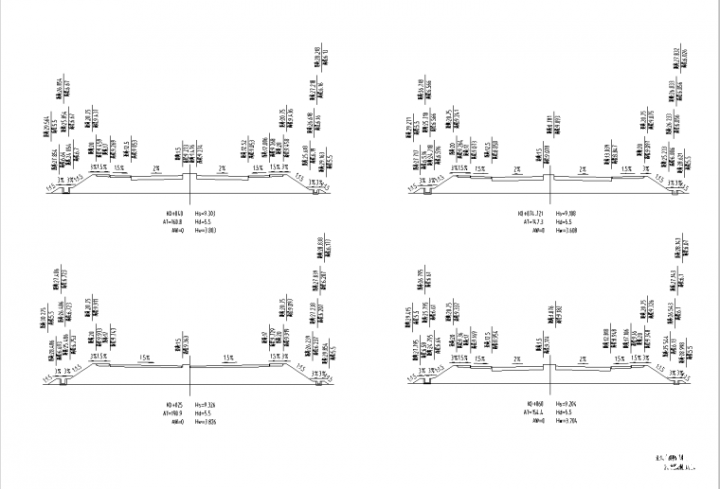

路基土方横断面设计图

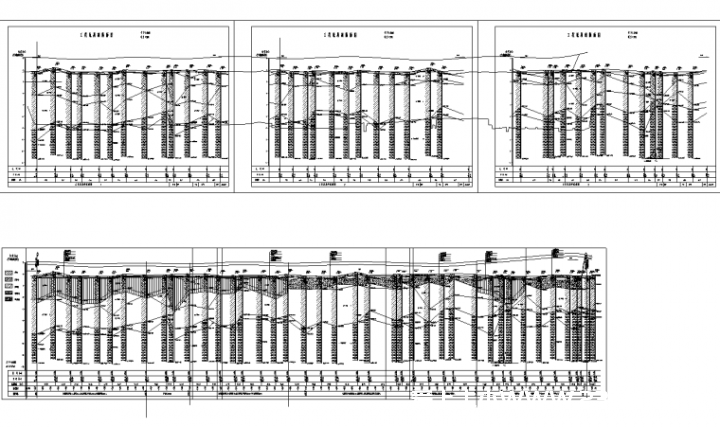

软基处理纵断面图
道路照明平面图

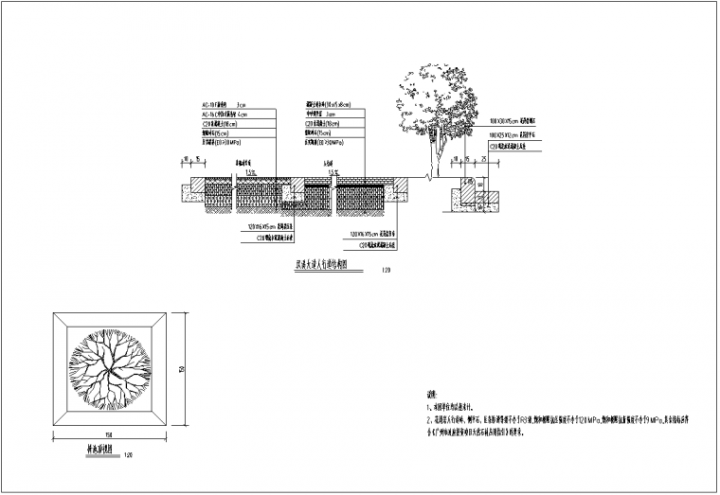

交通疏解恢复路面结构设计图

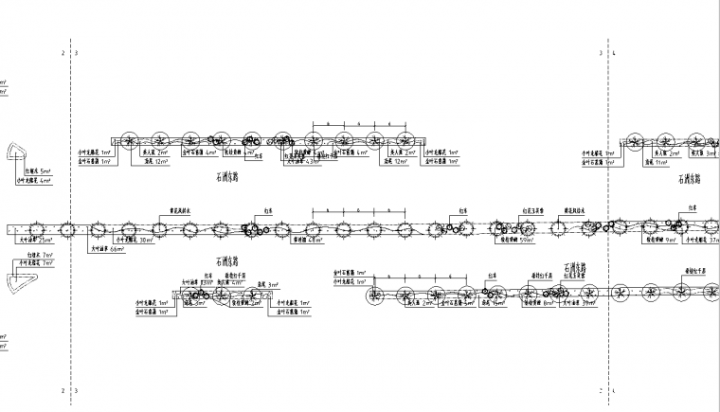

绿化工程施工图

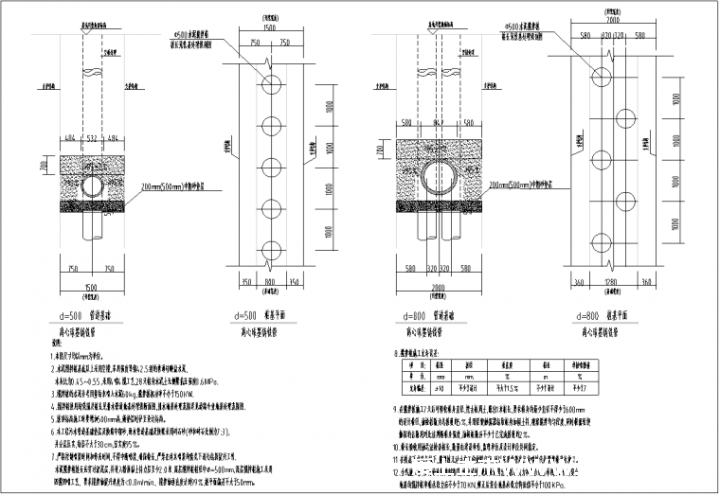

排水工程地基处理结构大样图
如有需要请下载全套图纸参考。
